6月初的台北电脑展上，AMD正式发布了基于新一代Zen 5架构的锐龙AI 300系列笔记本处理器、锐龙9000系列桌面处理器，均将在7月份上市。
当时，AMD比较罕见地大方公布了具体型号命名、规格参数(隔壁的Lunar Lake还只有架构和技术)，不过关于新的CPU/GPU/NPU架构并没有讲太多，桌面上的新一代主板芯片组也只说了一个大概，算是留了一些悬念。
上周，AMD特意在美国举办了一场Zen 5 Tech Day技术活动，终于揭开了新架构的神秘面纱，并公布了更多性能数据、技术特性，尤其是新的处理器与内存超频。
至于确切的上市时间，锐龙AI 300笔记本是7月28日，锐龙9000系列是7月31日。
【Zen 5架构：整体加宽加大、独享Intel秘笈】
Zen架构诞生于2017年，相比于此前的推土机架构IPC大幅提升52％，远超当初设定的40％目标，在整个微处理器历史上都是极为罕见的进步。
7年来，Zen架构不断深入打磨，如今已经演化到第五代，是一次相当大幅度的变革，包括增加每时钟周期指令数、拓展指令分派与执行带宽、翻倍缓存数据带宽、AI加速等等。
CPU架构设计是一个极为复杂的工程，哪怕是个升级版本。
Mike Clark已经在AMD工作了31年之久，如今是AMD院士、芯片设计工程师，也是历年来Zen架构研发的灵魂人物，被称为“Zen之父”(Father of Zen)、“Zen老爹”(Zen Daddy)。
他动情地表示，人们往往意识不到CPU架构设计有多难，需要多么漫长的时间，比如Zen 5的研发，就是全球多地大量的设计、验证、软件等团队多年来全身心投入的心血结晶，它甚至已经融入了大家的血液之中，很多人吃饭甚至做梦的时候都想着它，而最终看到自己的努力开花结果，是一件相当了不起的事情。
Zen 5的三位设计师，左一为Mike Clark
接下来我们就看看Zen 5架构在不同模块的变化，当然我们只能大略地讲一讲高级层面的，不涉及太深入的细节。

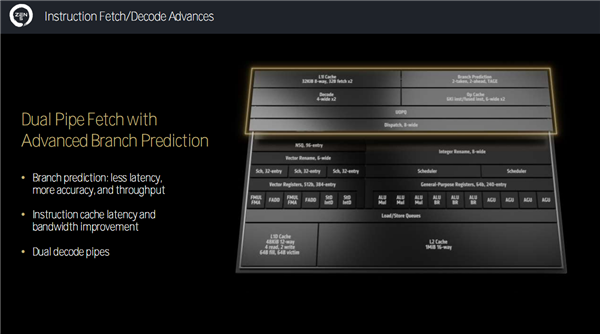

其实，现代CPU架构都有着成熟的体系，整体可分为前端、后端两大部分，细分包括指令预取与解码、整数执行、浮点执行、载入存储、缓存等不同单元模块。
除非出现完全颠覆性的计算体系，CPU架构设计师要做的，就是根据预设目标，确定不同单元模块的规格规模，然后有机地组合为一个整体，发挥出最大效率，既不能造成浪费，也不能出现瓶颈。
就像一条水渠或者水管，一般情况下自然是水流量越大越好，但也不能一味地加宽加粗，从源头到末端要整体协调一致，既不能让水不够了，也不能让水堵住了，讲究的就是一个平衡。
